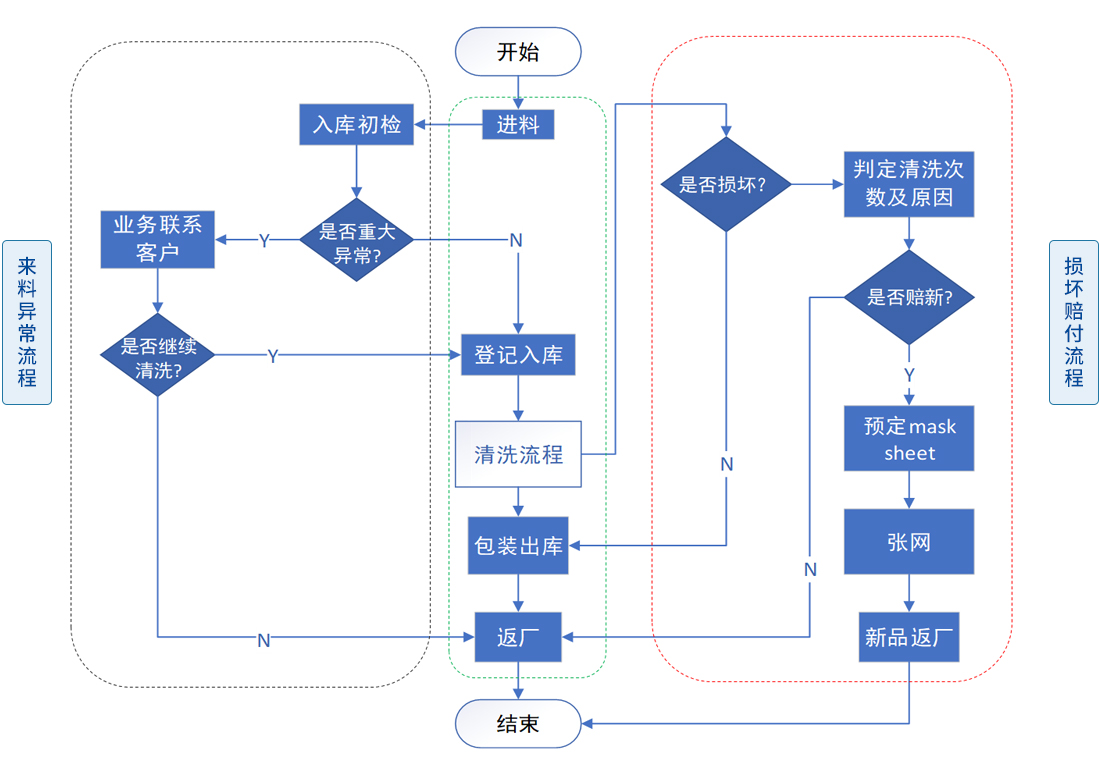

Open Mask操作流程

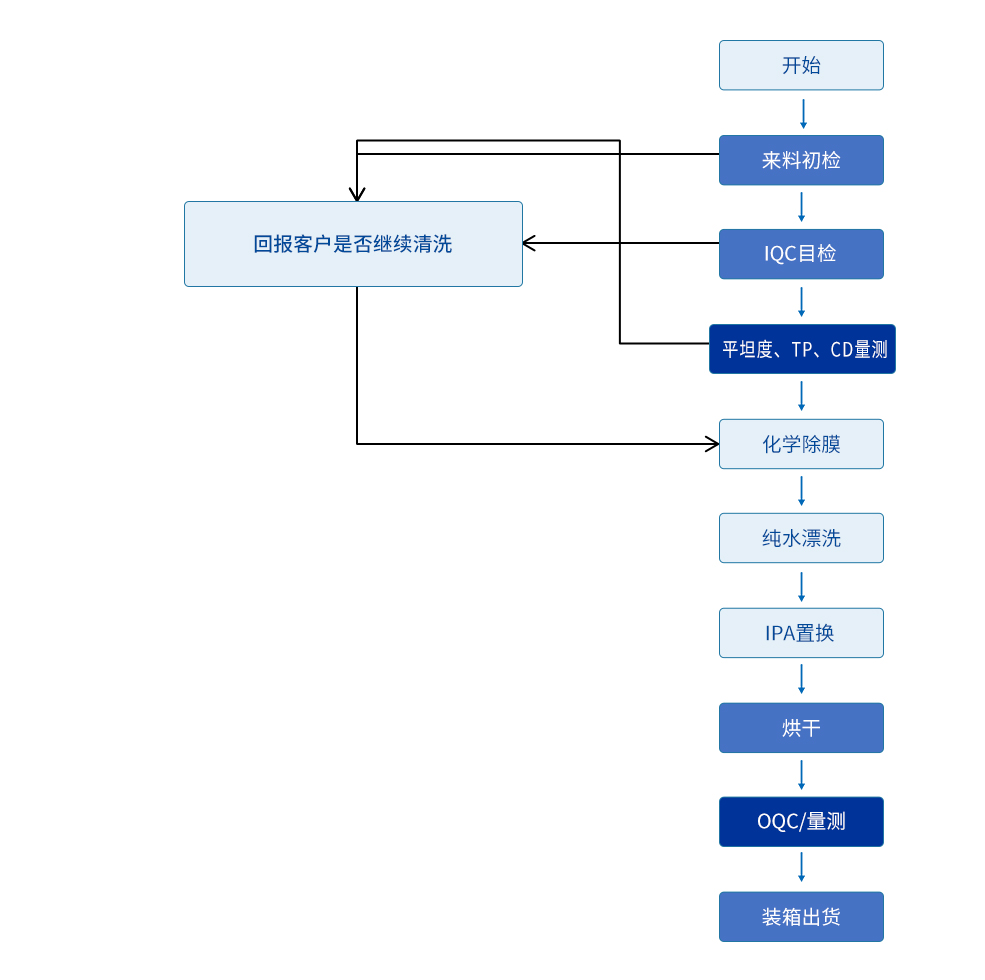

QC 流程圖

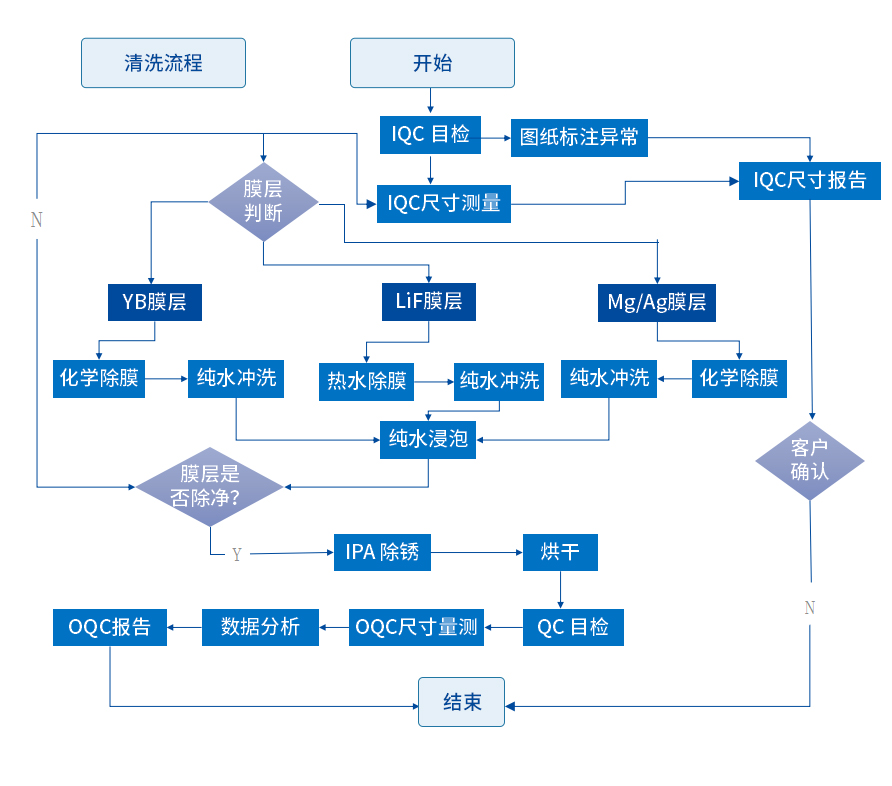

For Ag/MG/YB鍍膜清洗流程及輔助臺車說明

Open Mask清洗工藝流程

① IQC

對來料的mask進行外觀檢查，檢查過程全程錄像，避免雙方確認結果不一致。

強光檢查mask表面是否有折傷、擊傷、劃傷、脫焊等異常。

暗室檢查mask表面是否有臟污，銹斑。

檢查過程中對異常問題進行圖示標注，郵件發給客戶進行確認。

對mask表面進行TP、CD兩個項目的檢測，TP及CD 檢測P各36個點位。

② 化學除膜

化學除膜：將mask平移至自動清洗線上，按程序設定的浸泡時間進行化學浸泡及DI純水清洗（純水阻值為：＞10MΩ）。

化學除膜-lif：使用60度熱DI純水浸泡45min，DI純水沖洗2遍后,放入DI純水槽內浸泡15分鐘。

化學除膜-Mg/Ag：使用電子級雙氧水溶液進行化學除膜，浸泡時間50min,（每15min檢測槽內反應狀態及槽液濃度）。

③ 純水浸泡

使用超聲波震蕩的方法去除mask表面殘留的藥液及微顆粒，確保mask表面潔凈（功率：1200w，頻率：40Hz，時間15min）。

④ 防銹清洗

對除膜后的mask做IPA沖洗10min以上,確保表面無銹跡殘留。

自動清洗線升降速度為5mm/S，左右移動速度為10mm/S（程序可設定為手動或自動）。

⑤ 烘干

將mask搬運至專干燥車上對表面進行檢查確認，要求無水漬殘留。

暗室內強光燈檢查mask表面是否有水印殘留，如有水印可使用純水擦拭，后使用酒精擦干。

將mask固定后放入專用無塵干燥箱內，干燥過程禁止打開烘箱，干燥溫度：60±1℃，干燥時間180min。

干燥箱開啟后充入氮?dú)猓ＷC干燥箱內為正壓5-10Mpa。

Open Mask清洗規格說明

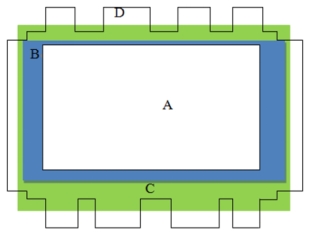

Mask缺陷區域以及定義
序號	區域	說明規格說明	圖示
1	A區	Panel矢鍵鍍膜區域
2	B區	對位Mark、設計標示區域
3	C區	焊點區域
4	D區	Frame區域

Mask清洗規格
No	項目	規格說明	Recycle前	Recycle后	備注
1	TP	<50um	<30um	<30um	/
2	CD	<50um	<30um	1.<30um 2. Diff <10um	/

3	平坦度	<350um	TBD	1.<250um 2. Diff< 50um	/

清洗規格

序號	缺陷	說明	清洗前		清洗后
1	折傷	不允許	不允許		不允許
2	擊傷	A區:不允許 B區:無定義 C區:無定義 D區:無定義	A區:不允許B區:無定義 C區:無定義D區:無定義		A區:不允許B區:無定義 C區:無定義 D區:無定義
3	銹斑	不允許	允許清理		不允許
4	臟污	1.可清除處理者·不計(風槍、酒精擦拭) 2.不可清除者: A/B區:不允許 C/D區:目視不可見	1.可清除處理者·不計(風槍、酒精擦拭 2.不可清除者: A/B區:不允許 C/D區:目視不可見		1.可清除處理者,不計(風槍、酒精擦拭) 2.不可清除者: A/B區:不允許C/D區:目視不可見
5	劃傷	1.無感劃傷: 深度≤5um屬無感刮·不計
		2.有感劃傷
		全球潔凈生產設備服務的領先企業		OK
6	Particle &化學 殘?jiān)?/td>	1.可清除處理者·不計(風槍、酒精擦拭) 2.不可清除者: A/B區:不允許 C/D區:目視不可見	NA		1.可清除處理者·不計(風槍、酒精擦拭) 2.不可清除者: A/B區:不允許C/D區:目視不可見
7	焊點	焊點不能出現脫焊	焊點不能出現脫焊		焊點不能出現脫焊
8	TP點、Mark 等標示開口堵塞	A區:不允許B區:不允許 C區:無定義D區:無定義	A區:不允許B區:不允許 C區:無定義D區:無定義		A區:不允許B區:不允許 C區:無定義D區:無定義
9	鍍膜殘留	A區:不允許B區:不允許 C區:無定義D區:無定義	NA		A區:不允許B區:不允許 C區:無定義D區:無定義
